Przesunięcie zakresu pomiarowego woltomierza

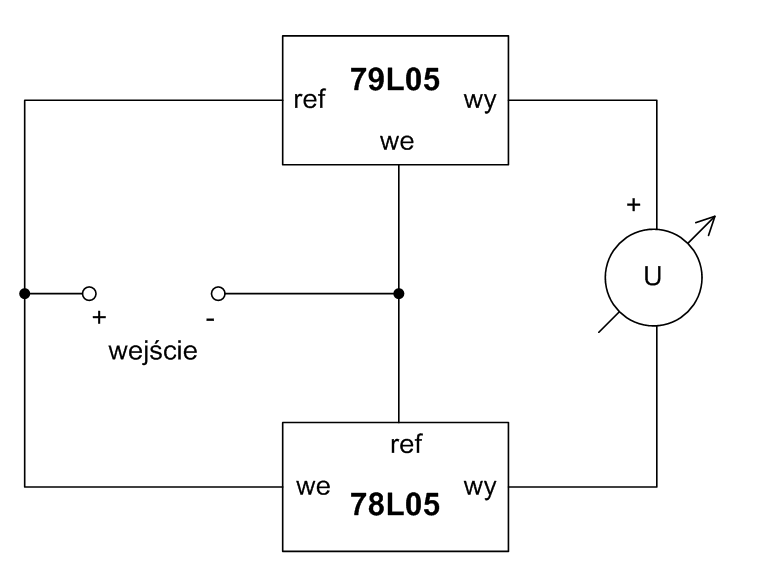

Wykorzystując układ przedstawiony na rysunku można łatwo  przesunąć zakres pomiarowy woltomierza analogowego. Układy stabilizatorów mają znacznie większą dokładność, niż diody Zenera co zwalnia konstruktora z konieczności ich selekcji. Prezentowany obwód ma charakterystykę liniową. Jeśli zastosowane będą stabilizatory takie, jak na schemacie (5V) oraz woltomierz o zakresie 0…10V, to zakres pomiarowy przesunie się na 10…20V. Jeśli napięcie mierzone spadnie poniżej podanego zakresu, to napięcie zasilające miernik analogowy zmieni swoją polaryzację na przeciwną. Do zastosowania w opisywanej aplikacji idealne są układy z serii 78Lxx / 79Lxx w obudowach TO-92. Niewielkie rozmiary pozwalają na instalację np. w obudowie miernika. Wadą obwodu jest to, że wnosi on sobą niewielkie obciążenie źródła prądem o wartości 3…5mA. Dlatego też układ nadaje się głównie do instalacji stacjonarnych. Do pomiarów napięć o innych wartościach należy dobrać takie regulatory, aby suma ich napięć dawała najniższe mierzone napięcie. Na przykład 7815 i 7905 dadzą 0V przy napięciu wejściowym 20V, 7809 i 7909 – przy napięciu 18V itd. Do budowy układu można użyć również stabilizatora LM317 z regulowanym napięciem wyjściowym, co pozwoli na dokładną kalibrację przesuwnika.
