Moduł Power Block o obciążalności 60 A

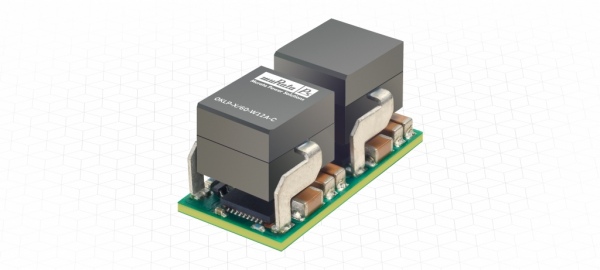

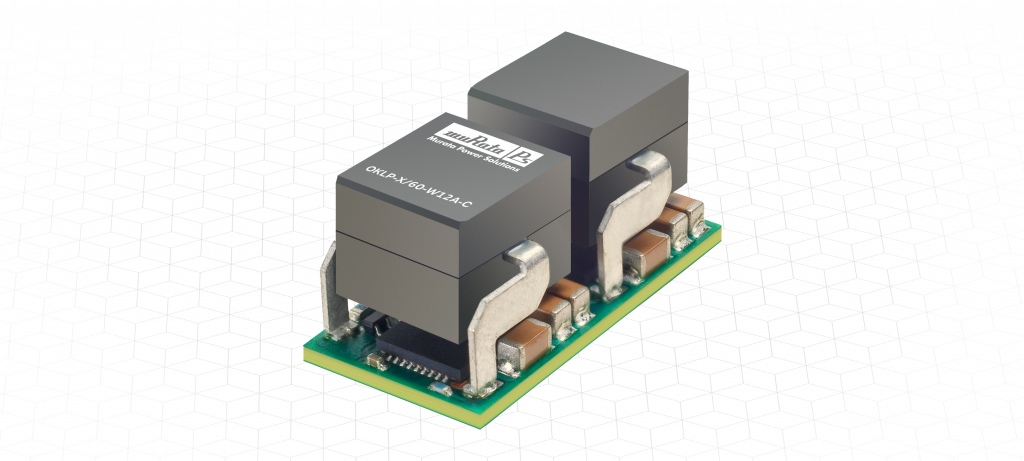

Murata dodaje do oferty modułów wysokoprądowych Power Block (obejmującej wcześniej moduły o obciążalności 25A i 35A) nowy, 60-amperowy moduł typu OKLP-X/60-W12A-C. Jest to stopień wysokoprądowy służący do realizacji nieizolowanych przetwornic DC-DC Buck, pozbawiony kontrolera PWM.
Moduł został przetestowany i scharakteryzowany pod kątem parametrów elektrycznych i termicznych. Pozwala na wykonywanie przetwornic o bardzo dużej sprawności i gęstości mocy przy niższym koszcie, niż przy zastosowaniu kompletnych modułów. Współpracuje z praktycznie dowolnym analogowym lub cyfrowym kontrolerem PWM. Producent oferuje projekt referencyjny z 2-fazowym kontrolerem TPS40425 produkcji Texas Instruments wyposażonym w interfejs PMBus.
Moduł OKLP-X60-W12A-C umożliwia programowanie napięcia wyjściowego w zakresie 0,6…3,63 V zapewniając obciążalność 60 A. Akceptuje napięcia wejściowe z zakresu 7…13,2V. W konfiguracji 12VIN/3,3VOUT zapewnia sprawność wynoszącą typowo 95%. Wymiary modułu wynoszą 25,4mm×12,7mm×12,2mm. Jego zakres zastosowań obejmuje głównie systemy zasilania układów FPGA, ASIC i mikroprocesorów.
Ważniejsze parametry:
- Maksymalna moc wyjściowa – 115 W.,
- Wejściowe zabezpieczenie podnapięciowe.
- Brak obciążenia minimalnego.
- Małe wyjściowe napięcie tętnień.
- Dopuszczalny zakres temperatury pracy -40…+85°C.
- Filtr wyjściowy 270 nH/10 uF.
