Zestaw referencyjny sterownika silników BLDC od SiLabs
Wraz ze stale rosnącym stopniem złożoności systemów embedded i coraz bardziej napiętym terminarzem projektantów, możliwość skrócenia etapu projektowania układu napędowego ma duże znaczenie przy doborze odpowiedniego mikrokontrolera. Jednym z polecanych rozwiązań jest tu seria C8051F85x/6x produkcji Silicon Labs.
W ostatnim czasie firma wprowadziła do sprzedaży zestaw referencyjny C8051F850-BLDC-RD pozwalający w ciągu kilku minut wykonać działający układ napędowy dla silników stosowanych w zabawkach elektronicznych i urządzeniach AGD. Dostępny w zestawie interfejs GUI zwiększa elastyczność projektowania, pozwala na łatwiejsze zrozumienie i kontrolowanie pracy silnika BLDC oraz zapewnia bezpośredni dostęp do kodu sterującego.

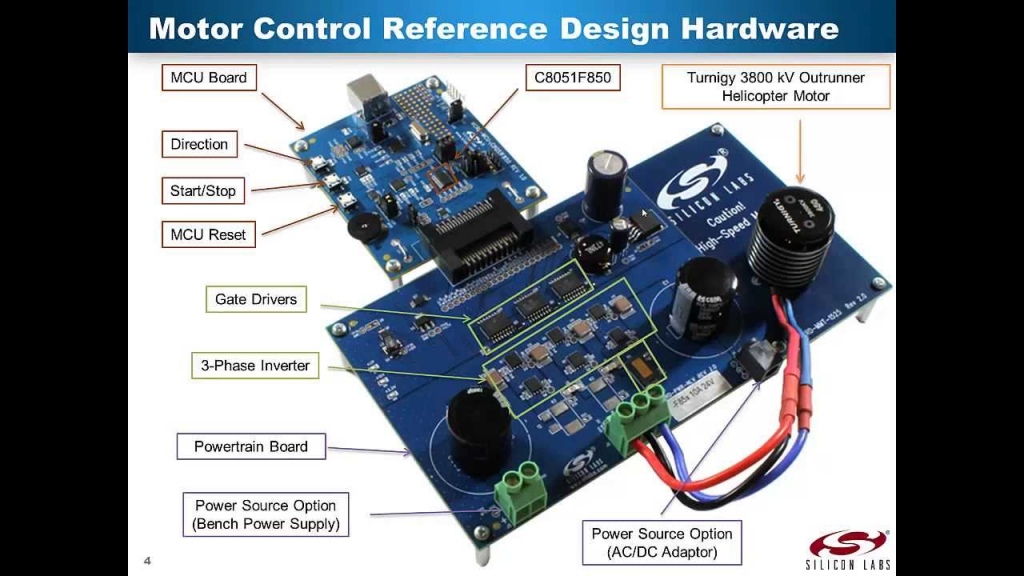

Na znajdującej się w zestawie płytce drukowanej poza mikrokontrolerem znajdują się m.in. tranzystory MOSFET wraz ze sterownikami bramek, rezystory bocznikowe do pośredniego pomiaru prądu, dzielniki rezystorowe do regulacji napięcia fazowego silnika oraz zestaw przycisków sterujących. Dzięki wbudowanemu wzmacniaczowi operacyjnemu, napięcie sygnału zwrotnego z czujnika prądu wyjściowego może być mierzone przez MCU. Zestaw umożliwia rozpędzenie 6-biegunowego silnika BLDC do maksymalnej prędkości obrotowej 50 tys. rpm. Dzięki zastosowaniu mikrokontrolera z rodziny C8051F85x/6x, projektanci mogą zmniejszyć koszt wykonania gotowego układu napędowego poprzez wyeliminowanie niektórych elementów zewnętrznych, takich jak oscylatory kwarcowe, źródła napięcia referencyjnego, przesuwniki poziomów napięć czy czujniki temperatury.
W skład zestawu C8051F850-BLDC-RD wchodzą następujące elementy:
- płytka mikroprocesorowa z układem C8051F850 i niezbędnymi elementami pasywnymi,
- płytka sterująca z tranzystorami MOSFET i sterownikami bramek,
- silnik Turnigy 450 Series 3800 kV,
- płyta CD z notami aplikacyjnymi, kodem źródłowym oprogramowania firmware, narzędziami programowymi i interfejsem GUI,
- zestaw deweloperski Keil PK51 bez ograniczeń licencyjnych (wartości ok. 2500 USD),
- kabel zasilający i kabel USB.
Cena zestawu referencyjnego C8051F850-BLDC-RD wynosi 164,99 USD. Mikrokontrolery C8051F85x/6x są dostępne w cenie od 0,40 USD przy zamówieniu 10 tys. sztuk oraz od 0,30 USD przy większych zamówieniach.
http://www.silabs.com/products/mcu/pages/web-drawing-c8051f850-bldc-rd.aspx
