Tranzystor MOSFET zastępuje wyłącznik dwubiegunowy

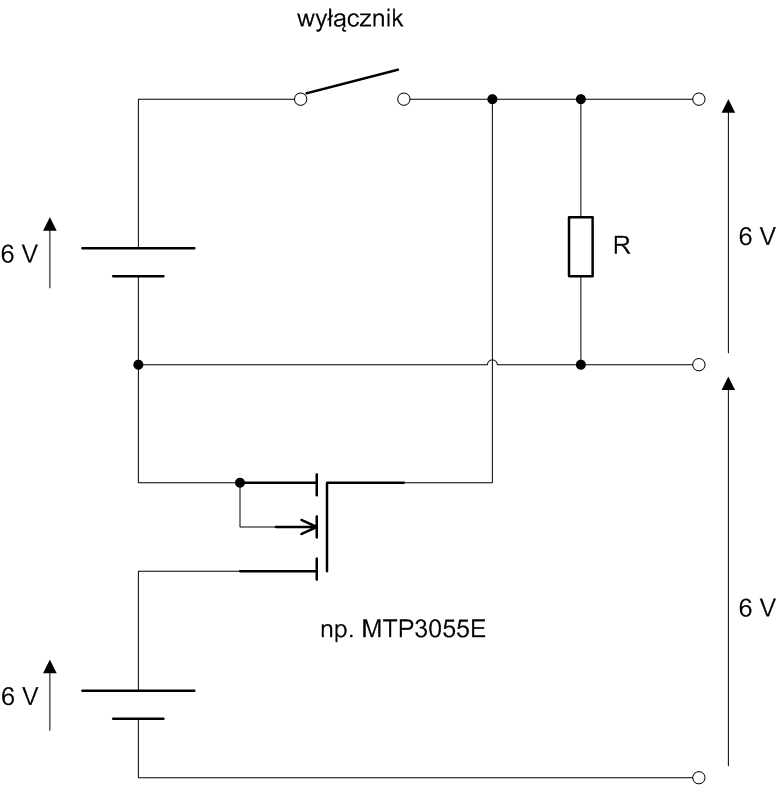

Prosty tranzystor MOSFET może służyć do załączania symetrycznego napięcia zasilania wszędzie tam, gdzie z jakiś powodów nie można zainstalować wyłącznika dwubiegunowego. MOSFET w układzie zaprezentowanym na rys. 3 nie pobiera żadnej dodatkowej energii. Wartość rezystancji rezystora R zastosowanego w układzie nie jest krytyczna i może wynosić od kilkuset kΩ do kilku MΩ. Jego użycie nie jest potrzebne, jeśli układ ma podłączone stałe obciążenie, np. w postaci zasilania wzmacniaczy operacyjnych. W związku z tym, że rezystancja RDS(ON) tranzystora MOSFET jest poniżej 1Ω, to strata mocy jest minimalna i układ doskonale nadaje się do urządzeń o zasilaniu bateryjnym.
